Salut! En tant que fournisseur de tournant les inserts, on me pose souvent des questions sur la spécification de couple pour resserrer ces petits mais cruciaux. Donc, je pensais que j'écrivrais ce blog pour partager quelques informations sur ce sujet.
Tout d'abord, comprenons ce que sont les inserts tournés. Ce sont des conseils de coupe remplaçables utilisés pour tourner les opérations sur des tours. Ces inserts sont fabriqués à partir de matériaux super - durs comme le carbure, la céramique ou le nitrure de bore cubique (CBN). Ils se présentent sous différentes formes, tailles et géométries pour répondre à différentes exigences d'usinage.
Maintenant, pourquoi la spécification de couple pour le resserrement des inserts de virage est-elle si importante? Eh bien, si vous ne les resserrez pas avec la bonne quantité de couple, vous êtes dans un monde de problèmes. Si le couple est trop bas, l'insert peut se déplacer ou vibrer pendant le processus de coupe. Cela conduit à une mauvaise finition de surface sur la pièce, des dimensions inexactes et une usure prématurée de l'insert. D'un autre côté, si vous resserrez l'insert, vous pouvez le casser ou endommager le titulaire d'outils. Donc, obtenir le bon couple est un acte d'équilibrage.
La spécification du couple dépend de plusieurs facteurs. L'un des principaux facteurs est la taille de l'insert. Les inserts plus petits nécessitent généralement moins de couple par rapport aux plus grands. Par exemple, un insert minuscule peut nécessiter un couple d'environ 2 à 3 nm, tandis qu'un plus grand pourrait avoir besoin de 8 à 10 nm.
Un autre facteur est le type de détenteur d'outils. Différents titulaires d'outils ont des conceptions et des mécanismes de serrage différents, ce qui peut affecter le couple requis. Certains titulaires d'outils utilisent un système de serrage de types à vis, tandis que d'autres utilisent un style de coin ou un système de serrage hydraulique. Chacun de ces systèmes a ses propres valeurs de couple recommandées.
Le matériau de l'insert joue également un rôle. Les matériaux plus durs comme le carbure peuvent résister à des couples plus élevés par rapport à ceux plus doux. Mais même avec des inserts en carbure, vous devez faire attention à ne pas le faire.
Parlons de quelques inserts de virage courants et de leurs directives de couple général. PourDCMT07 Turning Tools Carbide Inserts, ce sont des inserts relativement petits. Habituellement, un couple dans la plage de 2 à 4 nm est suffisant. Cette fourchette garantit que l'insert est maintenu fermement en place sans risque de craquer.

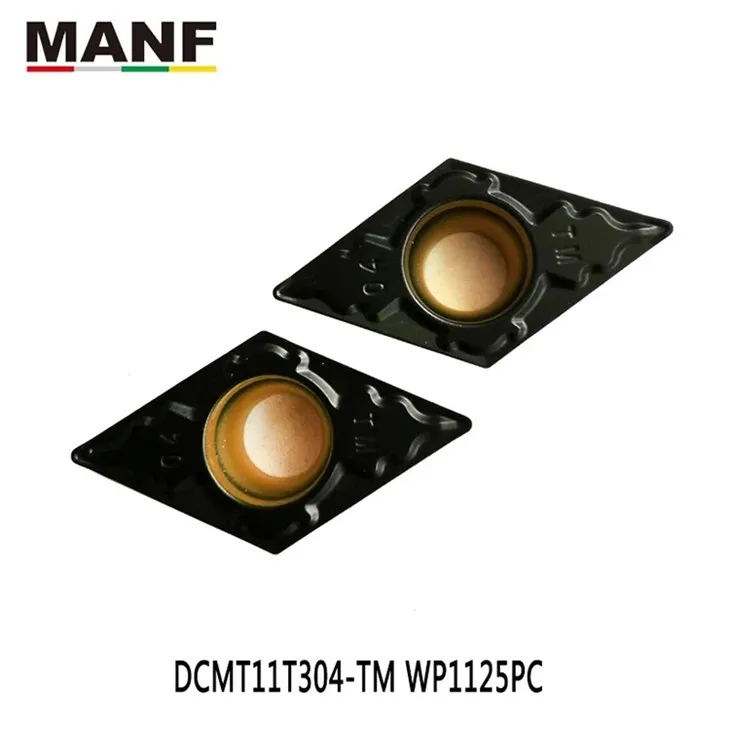

LeDCMT11 Turning Tools Carbide Insertssont un peu plus grands. Pour ceux-ci, vous auriez généralement besoin d'un couple d'environ 4 à 6 nm. Ce couple plus élevé est nécessaire pour maintenir l'insert plus gros stable pendant la coupe.
Et puis il y a leTNMG16 Outils de virage inserts en carbure. Celles-ci sont encore plus grandes et nécessitent généralement un couple de 6 à 8 nm. La plus grande surface et les forces agissant sur eux pendant la tournure exigent une force de serrage plus élevée.
Il est important de noter que ce ne sont que des directives générales. La meilleure façon de déterminer la spécification de couple exacte est de faire référence aux recommandations du fabricant. Les fabricants d'outils fournissent généralement des graphiques de couple détaillés pour leurs inserts et porte-outils spécifiques. Ces graphiques prennent en compte tous les facteurs tels que la taille de l'insertion, le matériau et le type de titulaire d'outils.
Lors du resserrement des inserts, vous devez utiliser une clé à couple. Une clé à couple vous permet d'appliquer la quantité exacte de couple spécifiée. C'est un outil simple mais essentiel dans le processus d'usinage. Vous pouvez trouver des clés de couple dans différentes tailles et gammes de couples en fonction de vos besoins.
Avant de resserrer l'insert, assurez-vous que l'insert et le titulaire d'outils sont propres. Toute saleté, copeau ou débris peut affecter la force de serrage et conduire à une application de couple inexacte. Vérifiez également l'insert pour tout signe de dommage. Un insert endommagé peut ne pas tenir correctement même si vous appliquez le couple correct.
Une fois que vous avez resserré l'insert avec le couple droit, effectuez un essai rapide. Commencez le tour à basse vitesse et observez l'action de coupe. Si vous remarquez des vibrations ou des bruits inhabituels, arrêtez immédiatement la machine et vérifiez l'étanchéité de l'insert.
En conclusion, l'obtention de la spécification de couple pour le resserrement des inserts de virage est cruciale pour obtenir des résultats d'usinage de haute qualité. En tant que fournisseur d'inserts de tournage, je souligne toujours l'importance de suivre les directives de couple appropriées. Si vous n'êtes pas sûr du couple pour un insert particulier ou un titulaire d'outils, n'hésitez pas à tendre la main.
Que vous soyez un petit machiniste à l'échelle ou une partie d'une grande installation de fabrication, avoir les inserts de virage et les utiliser correctement peut faire une énorme différence dans votre productivité et la qualité de vos produits. Si vous êtes sur le marché pour des inserts de tournage de haute qualité ou si vous avez besoin de plus d'informations sur les spécifications du couple, n'hésitez pas à nous contacter. Nous sommes ici pour vous aider avec tous vos besoins d'insertion de tournage et vous assurer de tirer le meilleur parti de vos opérations d'usinage.
Références
- Manuel d'usinage, diverses éditions
- Catalogues du fabricant d'outils
- Industrie - Documents de recherche spécifiques sur les opérations de transfert
