Dans le domaine de l'usinage de précision, le choix des outils de coupe a un impact significatif sur la qualité de la finition de surface de la pièce. En tant que fournisseur dédié deHRC50 Tungsten en acier en acier, J'ai eu le privilège de voir de première main comment ces outils peuvent transformer le processus d'usinage et la finition de surface qui en résulte. Dans cet article de blog, je vais me plonger dans les facteurs qui influencent la qualité de la finition de surface lors de l'utilisation des usines d'extrémité en acier Tungstten HRC50, partagent des applications réelles - et offrent des informations sur la réalisation de résultats optimaux.
Comprendre HRC50 Tungsten Steel Mills
Avant d'explorer la qualité de la finition de surface, comprenons d'abord ce que sont les usines d'extrémité en acier du tungstène HRC50. HRC (rockwell dureté C Échelle) est une mesure de la dureté d'un matériau. Un moulin à extrémité en acier du tungstène HRC50 est en acier en tungstène avec une dureté d'environ 50 sur l'échelle Rockwell C. Cette dureté donne au moulin d'extrémité une excellente résistance à l'usure, ce qui lui permet de maintenir son tranchant pendant des périodes plus longues pendant les opérations d'usinage.
L'acier au tungstène, également connu sous le nom d'acier à grande vitesse (HSS) dans certains cas, contient une quantité importante de tungstène, ce qui améliore sa résistance et sa résistance à la chaleur. Ces usines d'extrémité sont disponibles dans diverses géométries, telles que l'extrémité carrée, l'extrémité de la balle et l'extrémité du rayon d'angle, chacune adaptée à différentes tâches d'usinage.
Facteurs affectant la qualité de la finition de surface
1. Paramètres de coupe
- Vitesse de coupe: La vitesse de coupe, mesurée en pieds de surface par minute (SFM), a un impact direct sur la finition de surface. Si la vitesse de coupe est trop basse, le moulin extrémiste peut se frotter contre la pièce plutôt que de couper proprement, entraînant une surface rugueuse. D'un autre côté, si la vitesse de coupe est trop élevée, elle peut provoquer une génération de chaleur excessive, entraînant une usure d'outils et une mauvaise finition de surface. Pour les usines d'extrémité en acier du tungstène HRC50, la vitesse de coupe optimale dépend de l'usinage du matériau. Par exemple, lors de l'usinage de l'aluminium, une vitesse de coupe plus élevée peut être utilisée par rapport à l'usinage en acier inoxydable.
- Taux d'alimentation: Le taux d'alimentation, mesuré en pouces par dent (IPT), détermine à quelle vitesse le moulin final progresse dans la pièce. Un faible débit d'alimentation peut produire une finition de surface plus lisse car elle permet au moulin d'extrémité de faire des coupes plus précises. Cependant, un taux d'alimentation très faible peut également augmenter le temps d'usinage. À l'inverse, un taux d'alimentation élevé peut entraîner une finition de surface plus rugueuse et peut provoquer la rupture du moulin final si le matériau est trop dur.
- Profondeur de coupe: La profondeur de coupe affecte la quantité de matériau retiré dans chaque passe. Une profondeur de coupe peu profonde se traduit généralement par une meilleure finition de surface car elle réduit les forces de coupe et la génération de chaleur. Cependant, plusieurs coupes peu profondes peuvent augmenter le temps d'usinage.
2. Géométrie de l'outil
- Conception de flûte: Le nombre et la forme des flûtes sur le moulin d'extrémité jouent un rôle crucial dans l'évacuation des puces et la finition de surface. Les usines d'extrémité avec plus de flûtes peuvent éliminer les puces plus efficacement, ce qui est bénéfique pour obtenir une finition de surface lisse. Par exemple, un moulin à extrémité à quatre flûtes peut fournir une meilleure finition de surface qu'un moulin à deux flûtes lors de l'usinage des matériaux qui produisent des puces longues et filandreuse.
- Forme du moulin final: Différentes formes de broyeurs d'extrémité conviennent à différentes exigences de finition de surface. Les moulins à extrémité carrés sont idéaux pour les surfaces plates et les opérations de fente, tandis que les moulins à billes sont utilisés pour le contour et l'usinage 3D. La forme du moulin final doit être sélectionnée en fonction de la géométrie spécifique de la pièce.
3. Matériel de pièce
Le matériau usiné a un impact significatif sur la qualité de la finition de surface. Les matériaux souples comme l'aluminium sont généralement plus faciles à machine et peuvent obtenir une finition de surface plus lisse par rapport aux matériaux durs comme le titane ou l'acier durci. Lors de l'usinage des matériaux durs, le moulin à extrémité en acier du tungstène HRC50 peut ressentir plus d'usure, ce qui peut affecter la finition de surface. De plus, les matériaux à ductilité élevée peuvent produire des puces longues et filandreuse qui peuvent être capturées dans les flûtes du moulin final, conduisant à une finition de surface rugueuse.
4. Rigidité de la machine-outil
La rigidité de la machine-outil est essentielle pour obtenir une bonne finition de surface. Une machine-outil rigide peut minimiser les vibrations pendant le processus d'usinage, ce qui peut provoquer des marques de bavardages sur la surface de la pièce. Les marques de bavardages sont des modèles irréguliers et ondulés qui dégradent considérablement la qualité de la finition de surface. Par conséquent, il est important de s'assurer que la machine-outil est correctement entretenue et calibrée.
Real - Applications mondiales et exigences de finition de surface
1. Industrie aérospatiale
Dans l'industrie aérospatiale, les finitions de surface de précision et de haute qualité sont cruciales. Les usines d'extrémité en acier en tungstène HRC50 sont souvent utilisées pour machine à machine des composants tels que les lames de turbine et les pièces structurelles des avions. Ces pièces nécessitent une finition de surface lisse pour réduire la traînée aérodynamique et améliorer les performances globales de l'avion. Par exemple, lors de l'usinage des composants d'alliage d'aluminium, les exigences de finition de surface peuvent être aussi faibles que les micromètres RA 0,4 à 0,8.
2. Industrie automobile
L'industrie automobile utilise des usines d'extrémité en acier en tungstène HRC50 pour l'usinage des blocs moteurs, des composants de transmission et d'autres pièces. Une bonne finition de surface est nécessaire pour l'accouplement approprié des pièces, la réduction des frictions et l'amélioration de la durabilité des composants. Par exemple, lors de l'usinage des alésages du cylindre du moteur, une finition de surface lisse est nécessaire pour assurer un sceau approprié entre les anneaux de piston et la paroi du cylindre.
3. MADE DE MOLES
La fabrication de moisissures nécessite une usinage élevée et une excellente qualité de finition de surface. Les usines d'extrémité en acier en tungstène HRC50 sont utilisées pour créer des moisissures pour le moulage par injection en plastique, la moulage et d'autres processus. La finition de surface du moule affecte directement la qualité des pièces moulées. Une surface de moisissure lisse peut produire des pièces avec une finition haute et brillante et moins de défauts.
Réaliser une qualité de finition de surface optimale
1. Sélection d'outils
- Choisissez la bonne géométrie: Sélectionnez la géométrie du moulin de fin approprié en fonction de la tâche d'usinage. Par exemple, si vous avez besoin de machine à une surface plane, un moulin à extrémité carré est le meilleur choix. Si vous contournez une surface 3D, un moulin à billes serait plus approprié.
- Envisagez le revêtement: Certains usines d'extrémité en acier du tungstène HRC50 sont recouvertes de matériaux tels que le nitrure de titane (TIN), le carbonitride de titane (TICN) ou le nitrure de titane en aluminium (Altin). Ces revêtements peuvent encore améliorer la résistance à l'usure de l'outil et réduire la friction, ce qui entraîne une meilleure finition de surface.
2. Optimiser les paramètres de coupe
- Effectuer des tests: Avant de commencer une opération d'usinage à grande échelle, effectuez des coupes de test sur une pièce d'échantillon pour déterminer les paramètres de coupe optimaux. Ajustez la vitesse de coupe, la vitesse d'alimentation et la profondeur de coupe jusqu'à ce que vous atteigniez la finition de surface souhaitée.
- Utiliser des liquides de liquide de refroidissement et de lubrifiants: Le liquide de refroidissement et les lubrifiants peuvent réduire la génération de chaleur et améliorer l'évacuation des copeaux, conduisant à une meilleure finition de surface. Ils aident également à prolonger la durée de vie du moulin final.
3. Maintenance des machines-outils
- Étalonnage régulier: Assurez-vous que la machine-outil est régulièrement calibrée pour maintenir sa précision et sa rigidité. Vérifiez le randonnée de la broche, l'alignement de l'axe et d'autres paramètres critiques.
- Cradiage approprié: Sécurisez fermement la pièce à la table de la machine pour éviter les vibrations pendant l'usinage.
En comparant avec d'autres usines d'extrémité

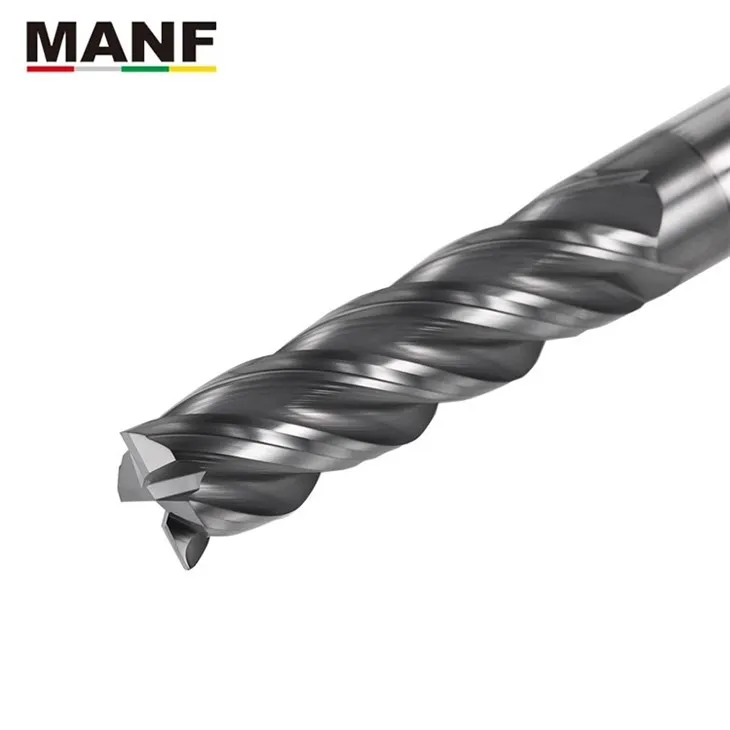

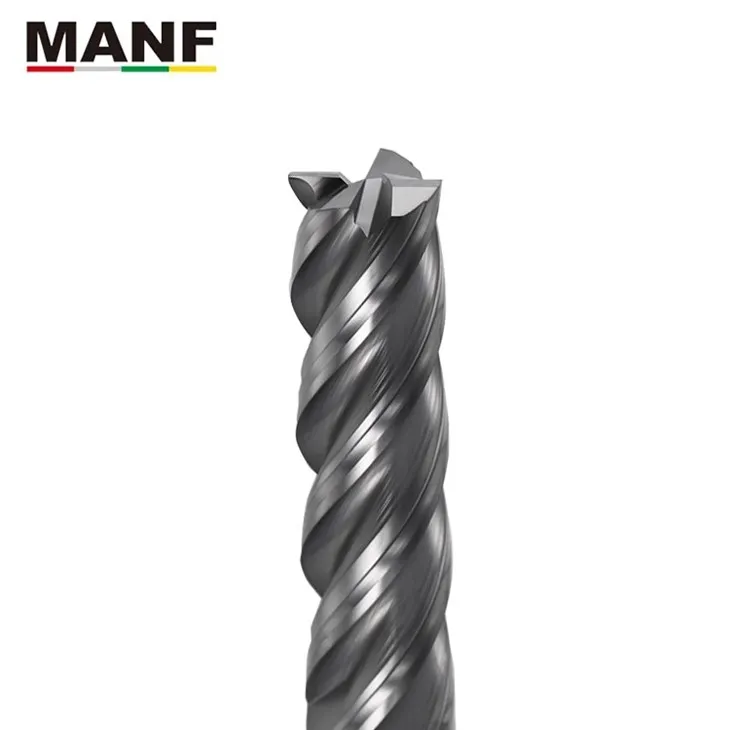

En plus des usines d'extrémité en acier Tungsten HRC50, il existe d'autres types d'usines d'extrémité disponibles sur le marché, commeHRC60 Tungsten Steel FinetHRC60 Tungsten Steel à longue extrémité. Les moulins End HRC60 sont plus durs que les moulins à fin HRC50, ce qui signifie qu'ils peuvent résister aux forces de coupe plus élevées et conviennent plus à l'usinage des matériaux plus durs. Cependant, ils peuvent être plus cassants et sujets à l'écaillage s'ils ne sont pas utilisés correctement.
Le choix entre HRC50 et HRC60 End Mills dépend des exigences d'usinage spécifiques. Si le matériau usiné est relativement doux et que les exigences de finition de surface ne sont pas extrêmement élevées, un moulin à extrémité en acier du tungstène HRC50 peut être une option plus coûteuse. D'un autre côté, si le matériau est très dur et qu'une finition de surface de haute qualité est requise, un moulin à extrémité en acier en tungstène HRC60 peut être le meilleur choix.
Conclusion
La qualité de la finition de surface lors de l'utilisation des usines d'extrémité en acier en tungstène HRC50 est influencée par une variété de facteurs, notamment les paramètres de coupe, la géométrie de l'outil, le matériau de la pièce et la rigidité des machines-outils. En comprenant ces facteurs et en prenant des mesures appropriées, telles que l'optimisation des paramètres de coupe, la sélection du bon outil et la maintenance de la machine-outil, il est possible d'obtenir d'excellents résultats de finition de surface.
Si vous êtes sur le marché pour des usines d'extrémité en acier Tungsten en acier HRC50 de haute qualité ou si vous avez des questions sur la qualité de la finition de surface dans l'usinage, je vous encourage à tendre la main pour une discussion détaillée. Nous nous engageons à vous fournir les meilleurs outils de coupe et le support technique pour répondre à vos besoins d'usinage.
Références
- Handbook ASM, Volume 16: Machinage, ASM International.
- Fondamentaux d'usinage, Society of Manufacturing Engineers (PME).
- L'ingénierie des outils de coupe, divers problèmes.
