Lorsqu'il s'agit d'usinage haute performance, les fraises en acier au tungstène HRC60 sont un outil essentiel dans de nombreuses configurations de fabrication. En tant que fournisseur de ces outils de coupe de haute qualité, on me pose souvent la question : « Quelle est la profondeur de coupe de la fraise en bout en acier au tungstène HRC60 ? Dans cet article de blog, j'examinerai les facteurs affectant la profondeur de coupe et je fournirai quelques directives générales.
Comprendre les fraises en bout en acier au tungstène HRC60
HRC60 fait référence à l'échelle de dureté Rockwell, où une note de 60 indique un matériau très dur. Les fraises en acier au tungstène de cette dureté sont capables d'usiner une variété de matériaux difficiles, notamment les aciers trempés, les alliages de titane et les superalliages à haute teneur en nickel. Ces fraises en bout sont conçues pour résister à des températures et des contraintes élevées pendant le processus de coupe, ce qui les rend idéales pour les opérations d'usinage de précision.
Facteurs affectant la profondeur de coupe
1. Matériau usiné
La dureté, la ténacité et la structure du matériau de la pièce jouent un rôle crucial dans la détermination de la profondeur de coupe appropriée. Lors de l'usinage d'un matériau relativement mou comme l'aluminium, la fraise en acier au tungstène HRC60 peut généralement gérer une coupe plus profonde que lors de l'usinage de l'acier inoxydable trempé. Par exemple, si vous usinez un alliage d'aluminium d'une dureté d'environ 60 à 80 HB, vous pourrez peut-être atteindre une profondeur de coupe de plusieurs millimètres. Cependant, lorsqu'il s'agit d'un acier trempé à haute teneur en carbone et d'une dureté proche de la gamme HRC60, la profondeur de coupe doit être considérablement réduite pour éviter une usure excessive et une casse de l'outil.
2. Géométrie des outils

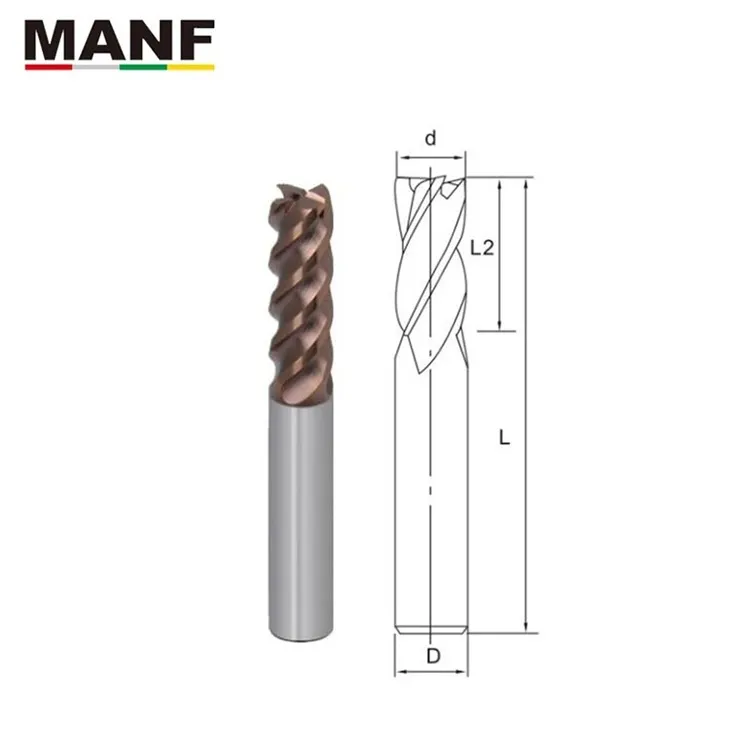

La géométrie de la fraise en bout, telle que le nombre de cannelures, l'angle d'hélice et le rayon de coupe, affecte l'évacuation des copeaux et les forces de coupe. Une fraise à plusieurs cannelures, comme laFraise en tungstène à 4 cannelures HRC70, peut disperser la charge de coupe sur un plus grand nombre d'arêtes de coupe, permettant une coupe légèrement plus profonde dans certains cas. L'angle d'hélice influence également le flux des copeaux ; un angle d'hélice plus élevé favorise une meilleure évacuation des copeaux, ce qui peut être bénéfique pour des coupes plus profondes en empêchant le colmatage des copeaux. Cependant, le rayon de coupe doit être soigneusement étudié, car un rayon plus grand peut augmenter les forces de coupe et limiter la profondeur de coupe réalisable.
3. Rigidité des machines
La rigidité du centre d'usinage est un autre facteur important. Une machine plus rigide peut mieux résister aux forces de coupe générées pendant le processus d'usinage, permettant des coupes plus profondes. Si la machine présente des vibrations excessives ou manque de rigidité, cela peut entraîner une mauvaise finition de surface, une usure accélérée des outils, voire une rupture d'outil. Par conséquent, lors de l'utilisation d'une fraise en acier au tungstène HRC60 sur une machine moins rigide, il peut être nécessaire de réduire la profondeur de coupe pour maintenir des conditions de coupe stables.
4. Vitesse de coupe et avance
La vitesse de coupe et l'avance sont liées à la profondeur de coupe. Une vitesse de coupe plus élevée nécessite généralement une profondeur de coupe et une vitesse d'avance plus faibles pour garantir une formation de copeaux et une durée de vie de l'outil appropriées. Par exemple, si vous utilisez une stratégie d'usinage à grande vitesse avec une fraise en acier au tungstène HRC60, vous devrez peut-être adopter une faible profondeur de coupe (par exemple, moins de 0,5 mm) avec une vitesse d'avance relativement élevée pour maintenir un processus de coupe efficace. À l’inverse, une vitesse de coupe plus faible peut permettre une coupe légèrement plus profonde, mais elle nécessite également une surveillance attentive des forces de coupe et des performances de l’outil.
Directives générales pour la profondeur de coupe
Coupes peu profondes pour matériaux durs
Lors de l'usinage de matériaux extrêmement durs proches ou supérieurs à la plage HRC60, une approche conservatrice est recommandée. Une profondeur de coupe de 0,1 à 0,3 mm par passe est souvent un bon point de départ. Cela permet de réduire les forces de coupe sur l'outil et de minimiser le risque de défaillance de l'outil. Par exemple, lors de l'usinage d'un acier trempé avec une dureté de HRC62, en utilisant unFraise longue en acier au tungstène HRC60avec une profondeur de coupe de 0,15 mm par passe peut garantir une coupe stable et prolonger la durée de vie de l'outil.
Coupes modérées pour les matériaux intermédiaires
Pour les matériaux de dureté moyenne, tels que les aciers doux ou certains alliages non ferreux, une profondeur de coupe de 0,3 à 1,0 mm peut être obtenue. La profondeur de coupe exacte dans cette plage dépend des facteurs mentionnés ci-dessus. Supposons que vous usiniez un acier 4140 avec une dureté d'environ HRC30 à 35. Dans ce cas, vous pouvez augmenter progressivement la profondeur de coupe de 0,3 mm à 0,8 mm tout en surveillant de près le processus de coupe pour déceler tout signe d'usure de l'outil ou de mauvaise finition de surface.
Coupes plus profondes pour les matériaux souples
Lorsque vous travaillez avec des matériaux souples comme le laiton ou le plastique, la fraise en acier au tungstène HRC60 peut gérer des coupes plus profondes. Une profondeur de coupe de 1,0 à 3,0 mm, voire plus, peut être possible, en fonction des capacités de la machine et de la géométrie de l'outil. Par exemple, lors de l'usinage d'un composant en laiton à l'aide d'unFraise en bout à rainure en forme de U à 2 cannelures HRC58, une profondeur de coupe de 2,0 mm peut être utilisée pour augmenter le taux d'enlèvement de matière sans problèmes significatifs.
Importance des tests et de l’optimisation
Il est important de noter que les lignes directrices ci-dessus ne sont que des points de départ. Chaque configuration d'usinage est unique et la profondeur de coupe optimale doit être déterminée par des tests et une optimisation. Effectuer des tests à petite échelle sur des échantillons de pièces peut vous aider à identifier la profondeur de coupe maximale tout en conservant un bon état de surface, une bonne durée de vie de l'outil et une bonne efficacité d'usinage. Pendant le processus de test, conservez des enregistrements détaillés des paramètres de coupe, de la qualité de la surface usinée et de l'usure de la fraise en bout. Sur la base de ces résultats, vous pouvez affiner la profondeur de coupe et d'autres paramètres pour obtenir les meilleures performances d'usinage possibles.
Conclusion
La détermination de la profondeur de coupe d'une fraise en bout en acier au tungstène HRC60 est un processus complexe qui dépend de plusieurs facteurs, notamment le matériau usiné, la géométrie de l'outil, la rigidité de la machine et la vitesse de coupe/avance. En comprenant ces facteurs et en suivant les directives générales fournies dans cet article, vous pouvez prendre des décisions plus éclairées sur la profondeur de coupe appropriée pour vos opérations d'usinage.
En tant que fournisseur de fraises en acier au tungstène HRC60, je m'engage à fournir des produits de haute qualité et un support technique pour vous aider à obtenir les meilleurs résultats d'usinage. Si vous avez des questions sur nos fraises en bout ou si vous avez besoin de conseils supplémentaires sur les paramètres de coupe, n'hésitez pas à nous contacter pour une discussion sur l'approvisionnement. Nous sommes toujours prêts à vous aider à trouver les solutions les plus adaptées à vos besoins de fabrication.
Références
- "Manuel d'usinage", Industrial Press Inc.
- "Ingénierie des outils de coupe", Society of Manufacturing Engineers (SME)
- Divers articles de recherche sur l'usinage à grande vitesse et les performances des outils de coupe dans des bases de données académiques.
