En tant que fournisseur de moulins en acier de tungstène HRC60, j'ai assisté de première main à la relation complexe entre la courbure de flûte de ces outils et leurs performances de coupe. Dans le monde de l'usinage, la courbure de flûte n'est pas seulement une caractéristique géométrique; C'est un déterminant critique de la façon dont un moulin à bout est efficace et efficace peut traverser divers matériaux.
Comprendre la courbure de la flûte
La courbure de la flûte fait référence à la forme des rainures hélicoïdales sur le moulin d'extrémité. Ces rainures jouent un rôle crucial dans l'évacuation des puces, la distribution de la force de coupe et la durée de vie globale de l'outil. La courbure peut varier en termes d'angle d'hélice, de rayon et de hauteur, chacun ayant un impact distinct sur le processus de coupe.
L'angle d'hélice, mesuré à partir de l'axe du moulin final, est l'un des facteurs les plus importants. Un angle d'hélice plus élevé entraîne généralement une action de coupe plus lisse. En effet Lorsque les puces sont supprimées efficacement, elles sont moins susceptibles de réprimer ou de provoquer un bord construit, ce qui peut entraîner une mauvaise finition de surface et une usure d'outil prématurée. Par exemple, dans l'usinage à grande vitesse des alliages d'aluminium, un moulin à extrémité en acier en tungstène HRC60 avec un angle d'hélice élevé peut réduire considérablement les forces de coupe et améliorer la qualité de surface de la pièce usinée.
D'un autre côté, un angle d'hélice inférieur fournit plus de résistance et de rigidité au moulin d'extrémité. Ceci est bénéfique lors de l'usinage des matériaux durs tels que l'acier inoxydable ou le titane. L'angle d'hélice inférieur aide à distribuer les forces de coupe plus uniformément sur les bords de coupe, réduisant le risque de rupture d'outils. Cependant, l'évacuation des puces peut être plus difficile avec un angle d'hélice inférieur, de sorte que l'application de liquide de refroidissement et les taux d'alimentation appropriés doivent être soigneusement ajustés.
Impact sur la réduction des performances
Évacuation de la puce
Une évacuation efficace des puces est essentielle pour maintenir un processus de coupe en douceur. La courbure de flûte affecte directement la façon dont les puces sont formées et retirées de la zone de coupe. Une courbure de flûte bien conçue, comme une grande hélice de rayon, peut créer de longues puces continues qui sont facilement emportées par le liquide de refroidissement ou la rotation du moulin à extrémité. En revanche, une courbure mal conçue peut entraîner des copeaux courts et cassés qui peuvent obstruer les flûtes, conduisant à une augmentation des forces de coupe, à la génération de chaleur et à l'usure des outils.
Par exemple, lorsque vous utilisez un [HRC60 Tungsten Steel End Mill] (/ Carbide - End - Mill / Square - End - Mills / HRC60 - Tungsten - Steel - End - Mill.html) Pour machine à machine un alliage de résistance élevée, si la courbure de la flûte n'est pas optimisée pour l'évacuation de la racine, les puces peuvent s'accumuler dans les flûtes. Cela peut rendre les bords de coupe en terne rapidement, réduisant la capacité de l'outil à couper efficacement et potentiellement endommager la surface de la pièce.
Forces de coupe
La courbure de flûte a également un impact significatif sur les forces de coupe. Un angle d'hélice favorable et une forme de flûte peut réduire les forces de coupe en permettant aux bords de coupe de s'engager plus progressivement avec le matériau. Cela réduit le choc et les vibrations pendant le processus de coupe, conduisant à une coupe plus stable et précise.
Lors de l'usinage avec un moulin à extrémité en acier en tungstène HRC60, une courbure de flûte bien conçue peut aider à distribuer uniformément les forces de coupe à travers les bords de coupe. Cela prolonge non seulement la durée de vie de l'outil, mais améliore également la précision dimensionnelle de la partie usinée. Par exemple, dans une opération de broyage où des tolérances étroites sont nécessaires, une courbure de flûte appropriée peut minimiser la déviation du moulin final, résultant en une coupe plus précise et cohérente.
Finition de surface
La qualité de la finition de surface est un autre aspect important de la coupe des performances. La courbure de flûte influence la façon dont les bords de coupe interagissent avec la surface de la pièce. Une courbure de flûte fluide peut réduire le bavardage et les vibrations pendant la coupe, ce qui entraîne une meilleure finition de surface.
Dans les applications où une finition de surface de haute qualité est requise, comme dans la production de moules de précision ou de composants aérospatiaux, le choix de la courbure de la flûte dans un moulin à extrémité en acier du tungstène [HRC60] (/ carbure - fin - moulin / square - fin - moulin / hrc60 - tungsten - acier - fin - html) est crucial. Une flûte bien conçue peut aider à créer une texture de surface fine et uniforme, réduisant le besoin d'opérations de finition supplémentaires.
En comparant avec d'autres moulins en acier en tungstène

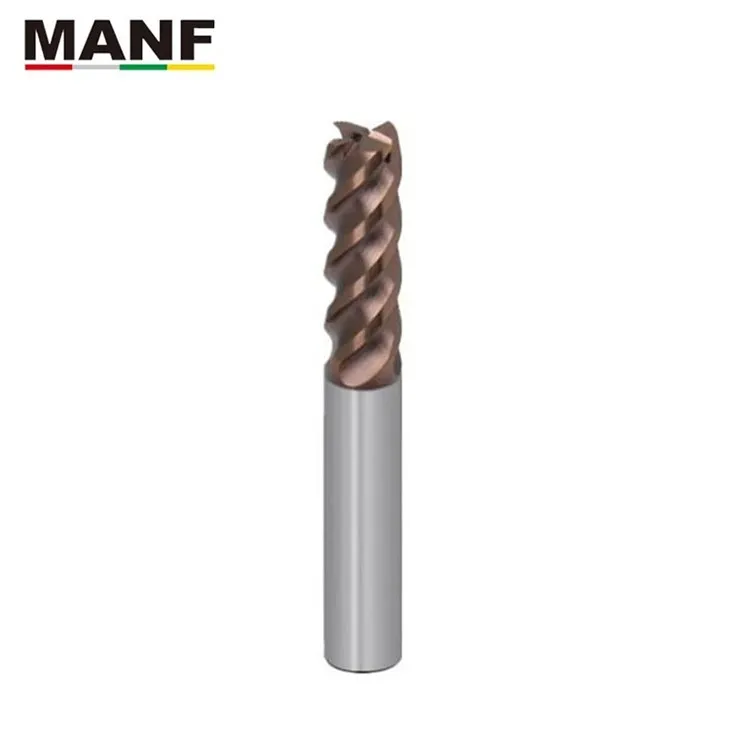

Il est intéressant de comparer les effets de courbure des flux des usines d'extrémité en acier HRC60 en tungstène avec celles des autres usines d'extrémité de dureté, telles que [HRC70 4 Flute Tungsten End Mill] (/ Carbide - End - Mill / Mill / End-Mills / HRC70 - 4 - Flutetungsten End - Mill.Html) et [HRC50 Tungsten (Hrails. - fin - moulin / carré - fin - Mills / HRC50 - Tungsten - Steel - End - Mill.html).
Le moulin à extrémité HRC70, plus difficile, peut généralement résister aux forces de coupe plus élevées. Cependant, en raison de sa dureté élevée, la courbure de la flûte peut devoir être soigneusement conçue pour assurer une bonne évacuation des puces. Un angle d'hélice plus agressif peut être nécessaire pour empêcher le colmatage des puces, car les puces ont tendance à être plus difficiles et plus difficiles à casser.
En revanche, le moulin à extrémité HRC50 est relativement plus doux. Il peut avoir plus de flexibilité en termes de conception de courbure de flûte. Une gamme plus large d'angles d'hélice peut être utilisée en fonction des exigences d'usinage spécifiques. Par exemple, un angle d'hélice inférieur peut être utilisé pour les opérations de brouillage où la résistance est plus importante, tandis qu'un angle d'hélice plus élevé peut être utilisé pour la finition des opérations afin d'obtenir une meilleure finition de surface.
Optimisation de la courbure de flûte pour des applications spécifiques
Pour maximiser les performances de coupe des usines d'extrémité en acier HRC60 Tungsten, il est essentiel d'optimiser la courbure de flûte pour des applications spécifiques. Différents matériaux et opérations d'usinage nécessitent des géométries de flûte différentes.
Par exemple, lors de l'usinage des matériaux doux comme le laiton ou le cuivre, un angle d'hélice élevé et une courbure de flûte à rayon de grand rayon peuvent être utilisés pour assurer une évacuation efficace des puces et un processus de coupe lisse. Les puces sont généralement longues et ductiles, et une flûte bien conçue peut facilement les emporter de la zone de coupe.
Lors de l'usinage des matériaux durs tels que des aciers durcis, un angle d'hélice inférieur et une conception de flûte plus robuste peuvent être préférés. Cela aide à distribuer les forces de coupe élevées et à empêcher la rupture des outils. De plus, la courbure de flûte doit être conçue pour diviser les copeaux en pièces plus petites, ce qui les rend plus faciles à évacuer.
Conclusion
En conclusion, la courbure de flûte des usines d'extrémité en acier en tungstène HRC60 a un impact profond sur les performances de coupe. Il affecte l'évacuation des puces, les forces de coupe et la finition de surface, qui sont tous des facteurs critiques pour obtenir des résultats d'usinage de haute qualité. En tant que fournisseur, nous comprenons l'importance d'optimiser la courbure de flûte pour différentes applications. En considérant soigneusement que le matériau est usiné, l'opération d'usinage et la finition de surface souhaitée, nous pouvons fournir à nos clients des usines d'extrémité qui offrent des performances de coupe supérieures.
Si vous êtes intéressé à en savoir plus sur nos usines d'extrémité en acier Tungsten HRC60 ou à discuter de vos besoins d'usinage spécifiques, nous vous encourageons à nous contacter une consultation détaillée. Nous nous engageons à vous fournir les meilleurs outils de classe in - pour vous aider à atteindre vos objectifs d'usinage.
Références
- Boothroyd, G., et Knight, WA (2006). Fondamentaux de l'usinage et des machines-outils. Marcel Dekker.
- Kalpakjian, S., et Schmid, Sr (2010). Ingénierie et technologie de fabrication. Pearson Prentice Hall.
- Trent, Em et Wright, PK (2000). Coupe de métaux. Butterworth - Heinemann.
